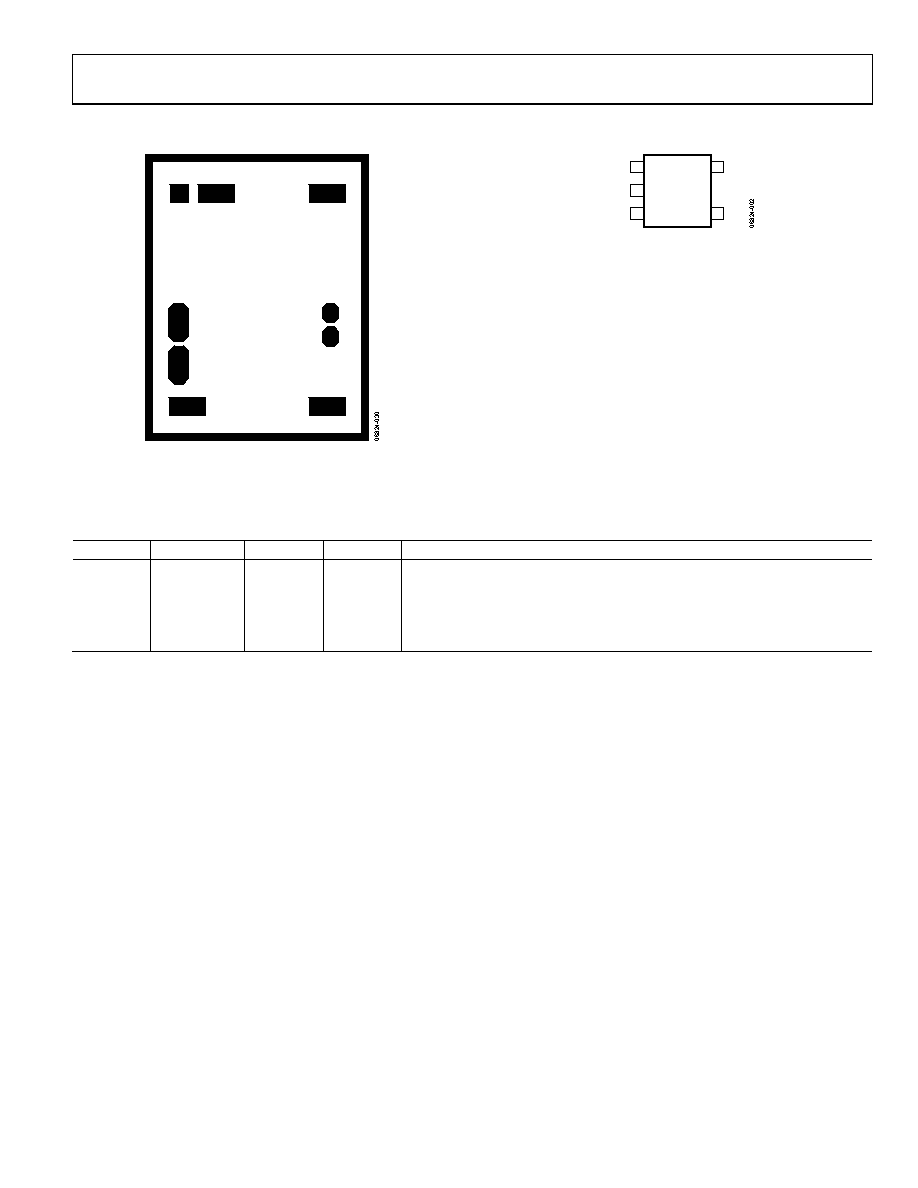

5 / 13 page ![]() Data Sheet AD8211 Rev. C | Page 5 of 13 PIN CONFIGURATION AND FUNCTION DESCRIPTIONS 1 2 5 3 4 1 2 5 3 4 Figure 2. Metallization Diagram OUT 1 GND 2 VIN+ 3 V+ 5 VIN– 4 AD8211 TOP VIEW (Not to Scale) Figure 3. Pin Configuration Table 3. Pin Function Descriptions Pin No. Mnemonic X Y Description 1 OUT −277 +466 Buffered Output 2 GND −140 +466 Ground 3 VIN+ −228 −519 Noninverting Input 4 VIN− +229 −519 Inverting Input 5 V+ +264 +466 Supply |
|
|
