Type-C 的功率路径上的 PMOS 和 NMOS，电源芯片输出电压 VOUT 经过 PMOS 管（N1）到 VCC1 为 Type-C

待充设备充电。ID1 引脚 MOS 管配置可以参考下图。

VOUT

ID1

GND

GND

VBUS

R4

R3

N1

N2

PMOS

NMOS

IP2705

USB Type-C

Connector

（电源芯片输出电压）

功率路径电流方向

R3，R4推荐阻值：100kOhm

2kOhm

1uF

VCC

Type-C

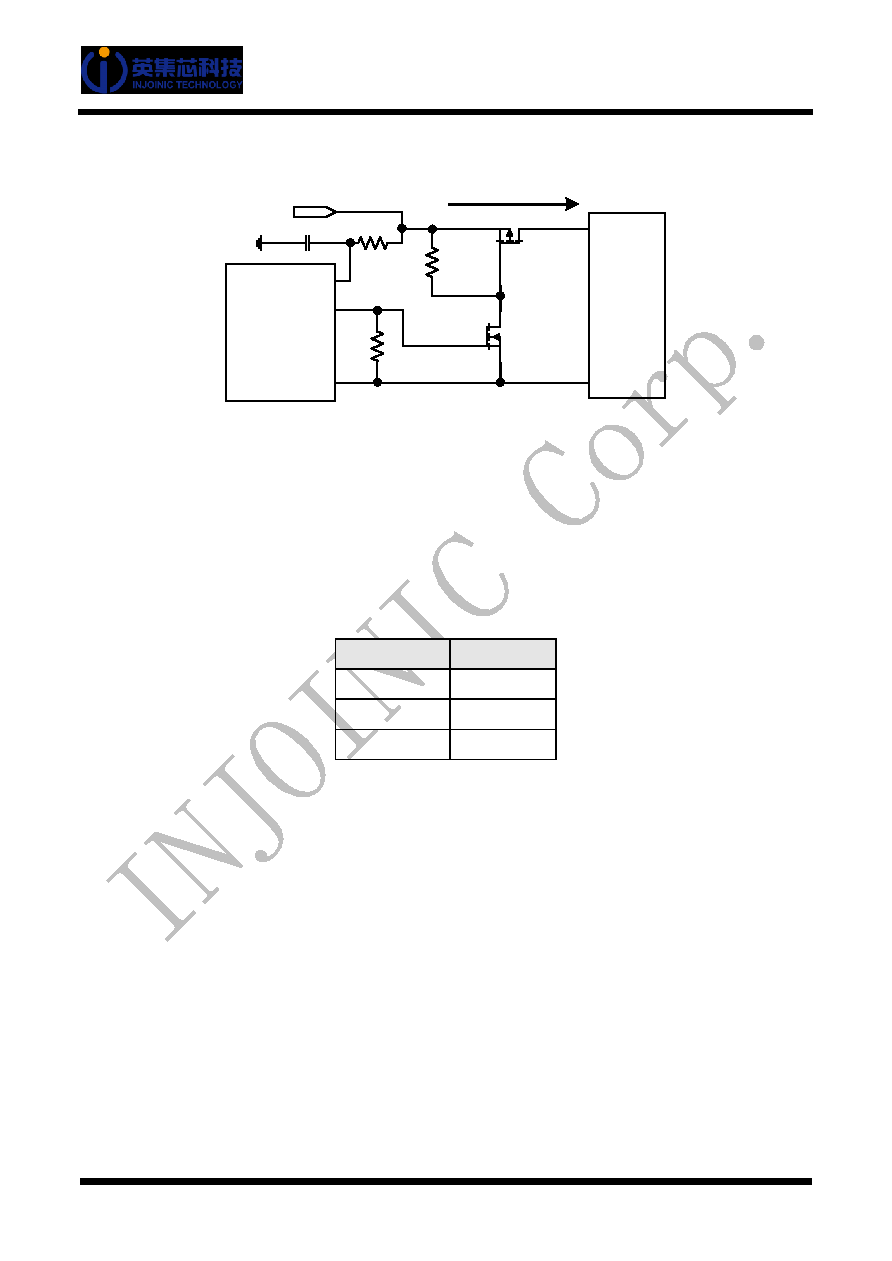

DFP 应用 ID1 连接图

SEL 引脚

压快充协议，只支持 5V 电压输出；当 SEL 引脚浮空时，IP2705 支持快充协议请求的最大电压为 12V。当

SEL 接 GND 时，IP2705 支持快充协议请求的最大电压为 20V。

SEL

Voltage

高电平 V

SELH

5V

浮空

12V

GND

20V

功率控制

当引脚 3、引脚 12 用作 CSN 和 CSP 时，IP2705 支持对充电设备进行功率控制，当充电设备的功率超过

18W 时，IP2705 会调整 FB 使得输出电压降低到 3.2V，持续 50ms 后恢复到协议请求的电压，从而实现控制

设备的功率不超过 18W。
