2.3

低噪声 PGA 放大器

CS1237 提供了一个低噪声，低漂移的 PGA 放大器与桥式传感器差分输出连接，其基

本结构图如下图所示，前置抗 EMI 滤波器电路 R=450Ω，C=18pF 实现 20M 高频滤波。低

噪声 PGA 放大器通过 RF1，R1，RF2 实现 64 倍放大，并和后级开关电容 PGA 组成 64 和

128 的 PGA 放大。通过 pga_sel[1:0]来配置 1、 2、 64、 128 等不同的 PGA。当使用

PGA=1，2 时，64 倍低噪声 PGA 放大器会被关断以节省功耗。当使用低噪声 PGA 放大器

时，输入范围在 GND+0.75V 到 VDD-0.75V 之间，超出这个范围，会导致实际性能下降。

在 CAP 端口处接一个内置 45pF 电容，与内置 2k 电阻 RINT 组成一个低通滤波，用作低噪

声 PGA 放大器的输出信号的高频滤波，同时该低通滤波器也可以作为 ADC 的抗混叠滤波

器。

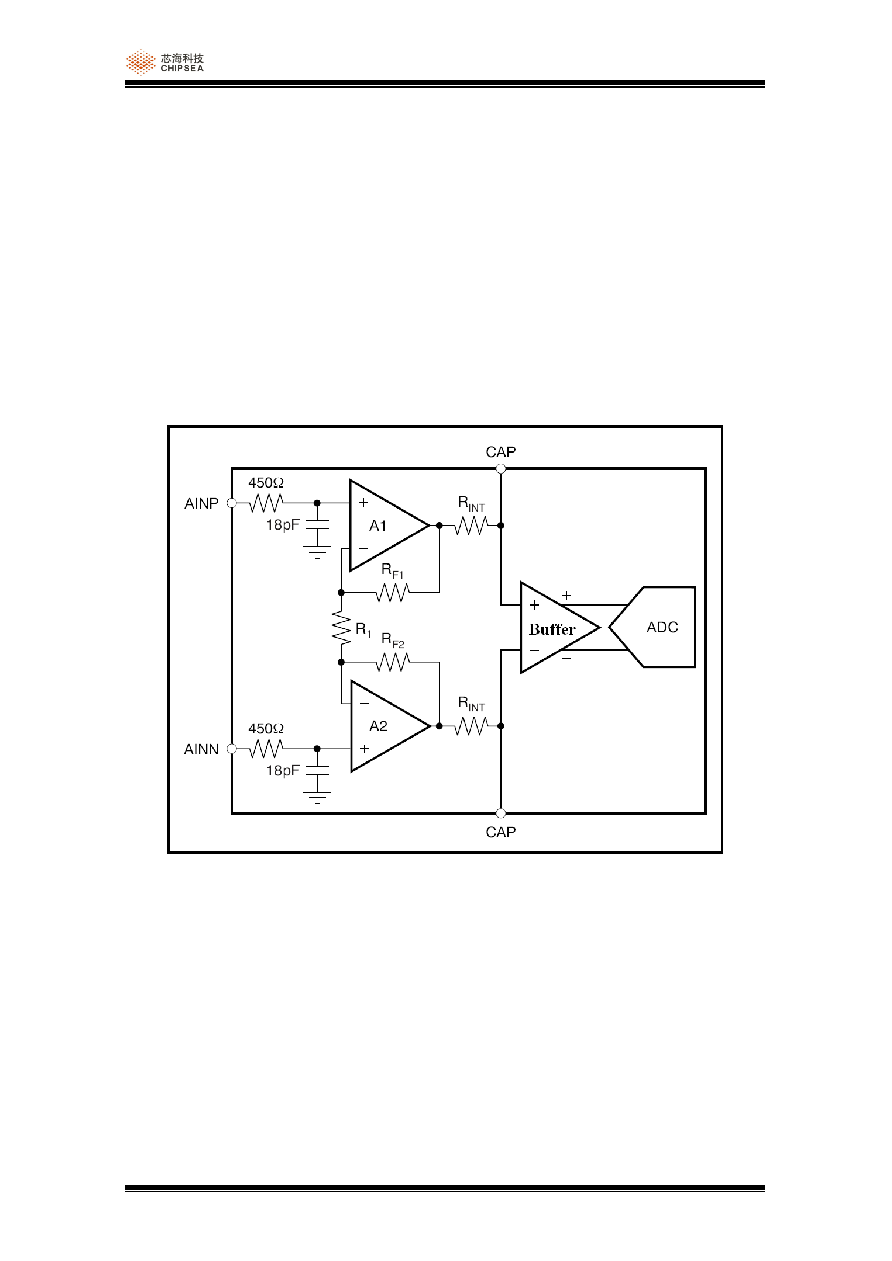

图4 PGA 结构图

CS1237 内置 Buffer，当 PGA=1，2 时，CS1237 使用 Buffer 来减少由于 ADC 差分输入

阻抗低带来的问题，例如建立时间不足，增益误差偏大等等，当 PGA=64，128 时，

CS1237 也使用 Buffer 来减少由于低噪声 PGA 经过 RINT=2K，CINT=0.1

μF 的低通滤波后

带来的建立误差，增益误差以及内码漂移的现象。
