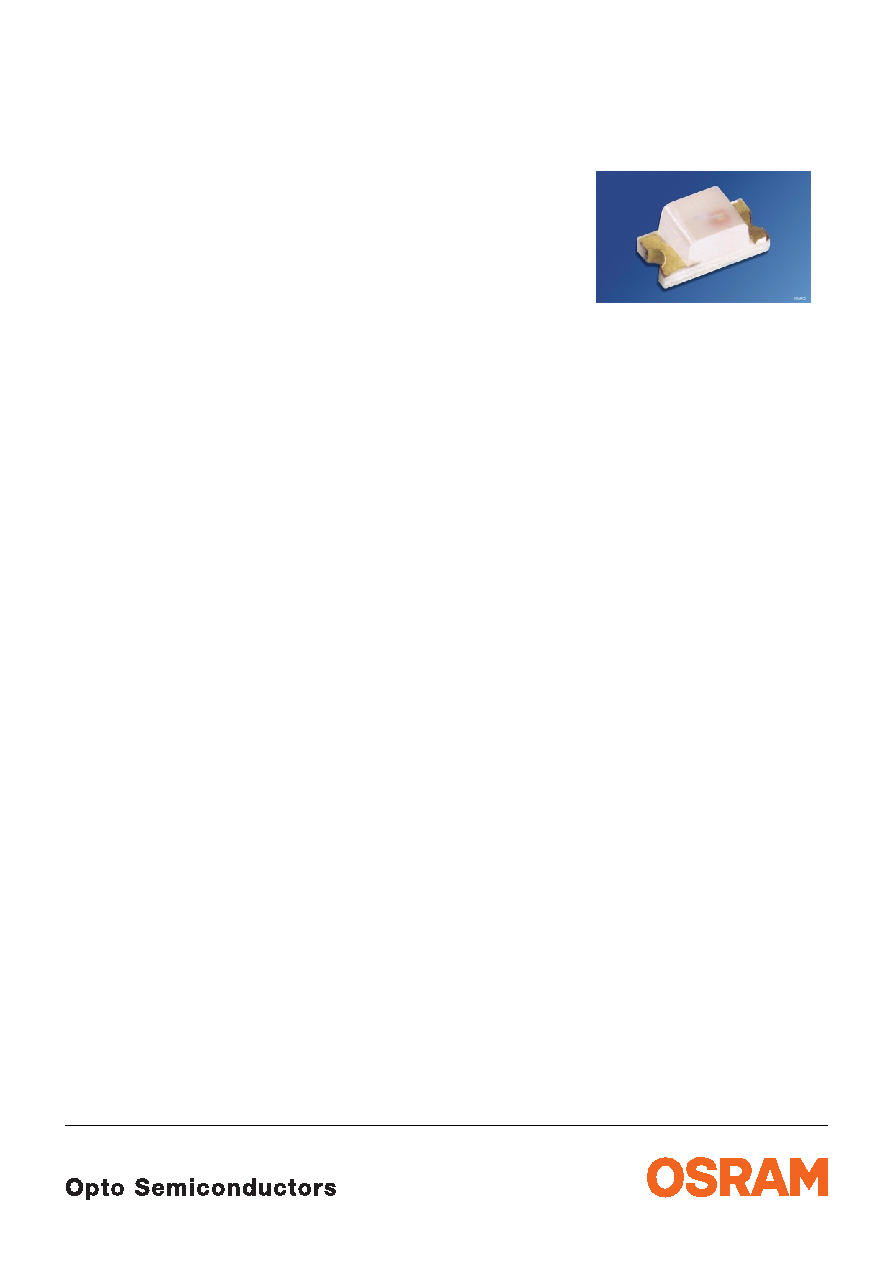

LS Q976, LO Q976, LY Q976

Hyper CHIPLED

Hyper-Bright LED

2001-01-22

1

Besondere Merkmale

• Gehäusetyp: 0603

• Besonderheit des Bauteils: kleinste Bauform

1,6 mm x 0,8 mm x 0,8 mm

• Wellenlänge: 632 nm (super-rot),

605 nm (orange), 587 nm (gelb)

• Abstrahlwinkel: extrem breite

Abstrahlcharakteristik (160°)

• Technologie: InGaAlP

• optischer Wirkungsgrad: 7 lm/W (super-rot),

11 lm/W (orange, gelb)

• Verarbeitungsmethode: für alle

SMT-Bestücktechniken geeignet

• Lötmethode: IR Reflow Löten

• Vorbehandlung: nach JEDEC Level 2

• Gurtung: 8 mm Gurt mit 4000/Rolle, ø180 mm

Anwendungen

• Informationsanzeigen im Außenbereich

• Flache Hinterleuchtung (LCD, Handy, Schalter,

Display)

• Signal- und Symbolleuchten

• Markierungsbeleuchtung (z.B. Stufen,

Fluchtwege, u.ä.)

Features

• package: 0603

• feature of the device: smallest package

1.6 mm x 0.8 mm x 0.8 mm

• wavelength: 632 nm (super-red),

605 nm (orange), 587 nm (yellow)

• viewing angle: extremely wide (160°)

• technology: InGaAlP

• optical efficiency: 7 lm/W (super-red),

11 lm/W (orange, yellow)

• assembly methods: suitable for all

SMT assembly methods

• soldering methods: IR reflow soldering

• preconditioning: acc. to JEDEC Level 2

• taping: 8 mm tape with 4000/reel, ø180

Applications

• outdoor displays

• flat backlighting (LCD, cellular phones,

switches, displays)

• signal and symbol luminaire

• marker lights (e.g. steps, exit ways, etc.)
