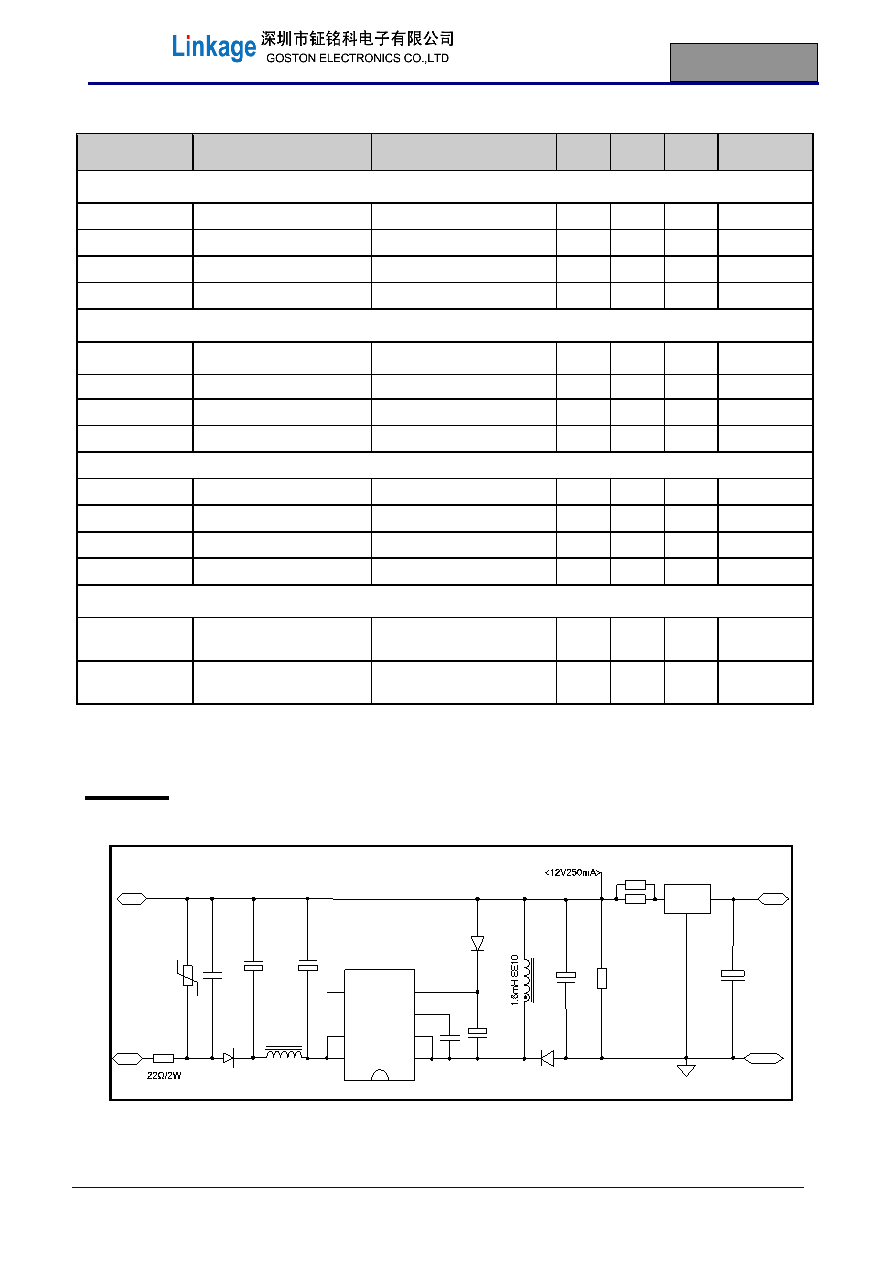

PN8024R
4 / 6
表5. 控制部分 （如无其它说明T
J = 25°C, VDD = 15 V
）
符号
参数
测试条件
最小
典型
最大
单位
限流参数
Idlimit
限流值
0.39
0.49
0.59
A
TON_MIN
最小导通时间
500
ns
td
延迟时间
100
ns
tLEB
前沿消隐时间
400
ns
振荡参数
FOSC_MAX
最高开关频率
VCOMP = 3V
60
kHz
FD
频率抖动范围
±8
%
FM
调制频率
250
Hz
DMAX
最大占空比
55
74
%
误差放大器参数
Gain
DC增益
65
dB
I_COMP1
VDD =15V，VCOMP = 2.5V
10
20
uA
I_COMP2
VDD =10V，VCOMP = 2.5V
-20
-10
uA
I_COMP3
VDD =15V，VCOMP = 0.5V
5
20
uA
过温保护参数
TSD
过温保护点
140
160
°C
THYST
过温保护滞回
30
°C
典型电路
N
L
PN8024R
SW
SW
NC
VDD
COMP
GND
GND
GND
FR1
L1
1mH
4.7uF/400
V
EC
2
U1
1N4007
D
2
333
C2
4.7uF/25V
EC3
L2
US1J
D
3
470uF/25V
EC4
D1
1N4007
CX1
0.1uF
5V50mA
220uF/10V
EC5
78L05
U2
Vin
Vou
t
GND
MOV1
10D471
R4
68R
R1
4.7K
4.7uF/400
V
EC
1
R5
68R
