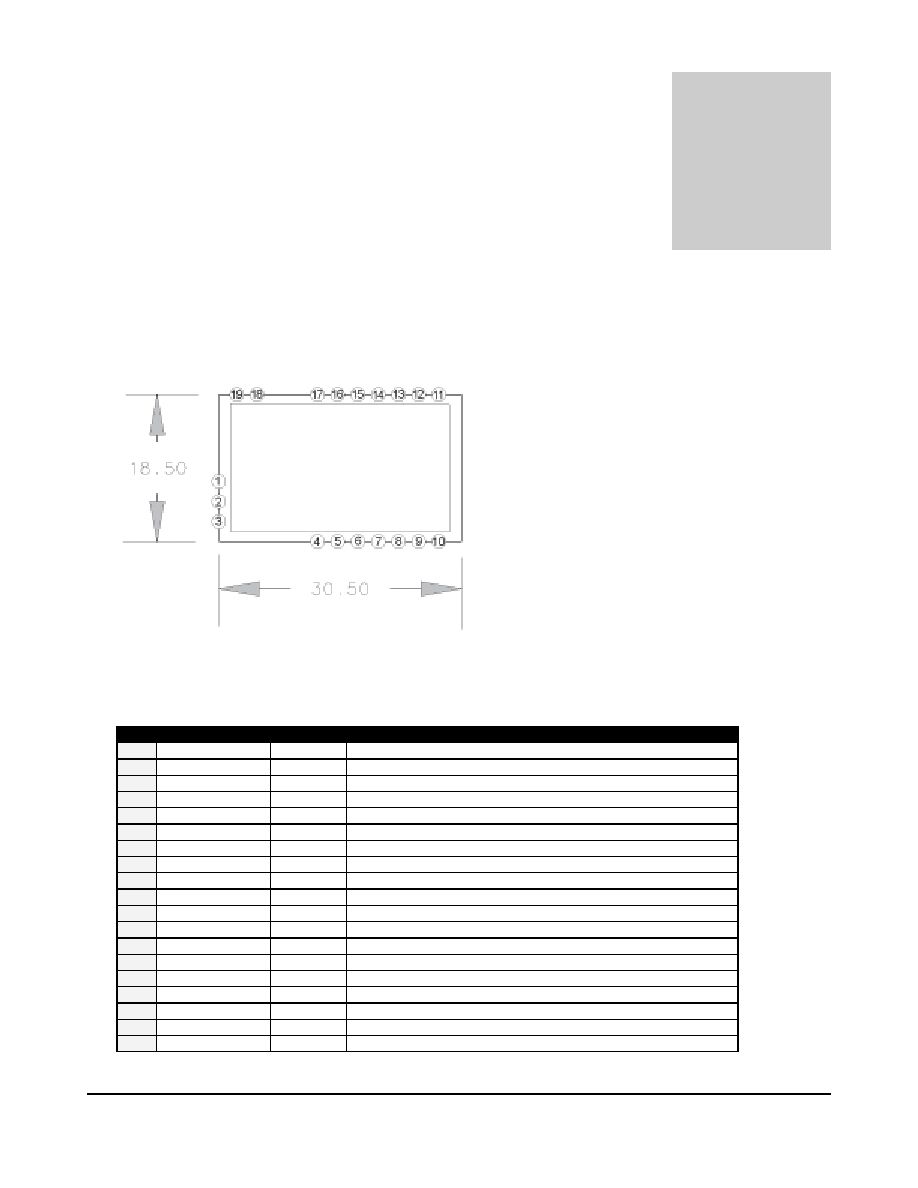

8 / 18 page ![]() WI.DP1205-XXX-R DATASHEET 7 2. Application Information 2.1. Pin-out Diagram Figure 1: Pin-out Diagram 2.2. Pin Description No. Name I/O Description 1 GND Ground 2 RF_IN_OUT IN/ OUT RF Input/ Output Terminal 3 GND Ground 4 VDDA Supply Voltage 5 GND Ground 6 VDD Supply Voltage 7 NSS_CONFIG IN SPI SELECT CONFIG 8 NSS_DATA IN SPI SELECT DATA/ DATAIN 9 IRQ0 OUT Interrupt (PATTERN/FIFOEMPTY) 10 GND Ground 11 GND Ground 12 IRQ1 OUT Interrupt (DCLK/FIFOFULL) 13 DATA IN/ OUT Data 14 CLKOUT OUT Output Clock at reference frequency divided by 2, 4, 8, 16, 32 15 MISO OUT SPI Master Input Slave Output 16 MOSI IN SPI Master Output Slave Input 17 SCK IN SPI CLOCK 18 SW(0) IN/ OUT Transmit/ Receive/ Standby/ Sleep Mode Select 19 SW(1) IN/ OUT Transmit/ Receive/ Standby/ Sleep Mode Select Table 1, Module Pin Descriptions Chapter 2 |
|
|
