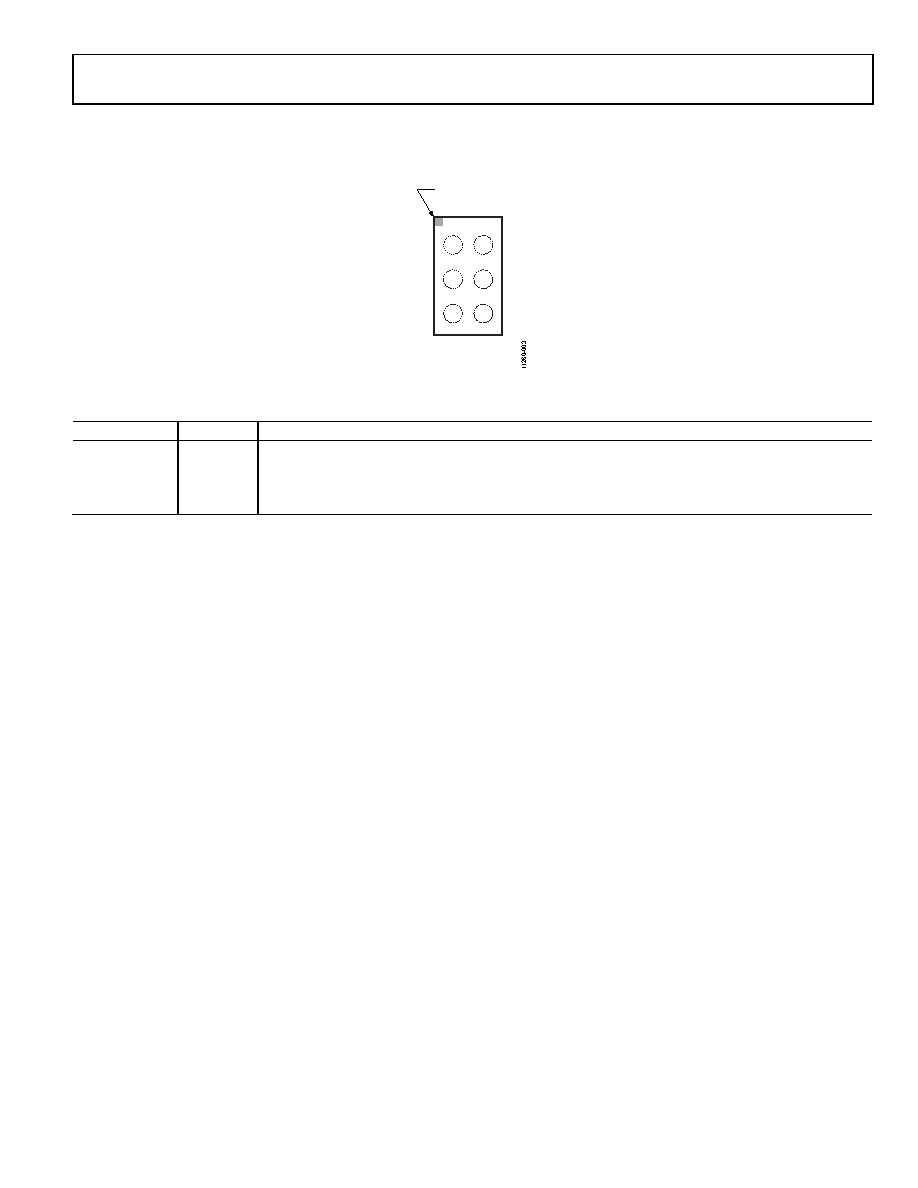

5 / 12 page ![]() Data Sheet ADP1196 Rev. 0 | Page 5 of 12 PIN CONFIGURATION AND FUNCTION DESCRIPTIONS Figure 4. Pin Configuration Table 4. Pin Function Descriptions Pin No. Mnemonic Description A1, B1 VIN Input Voltage. A2, B2 VOUT Output Voltage. C1 VB_EN Enable/Bias Input. Drive VB_EN high to turn on the switch, and drive VB_EN low to turn off the switch. C2 GND Ground. VIN VOUT VIN VB_EN GND TOP VIEW (BALL SIDE DOWN) Not to Scale 1 A B C 2 BALL A1 INDICATOR VOUT |
|
|
