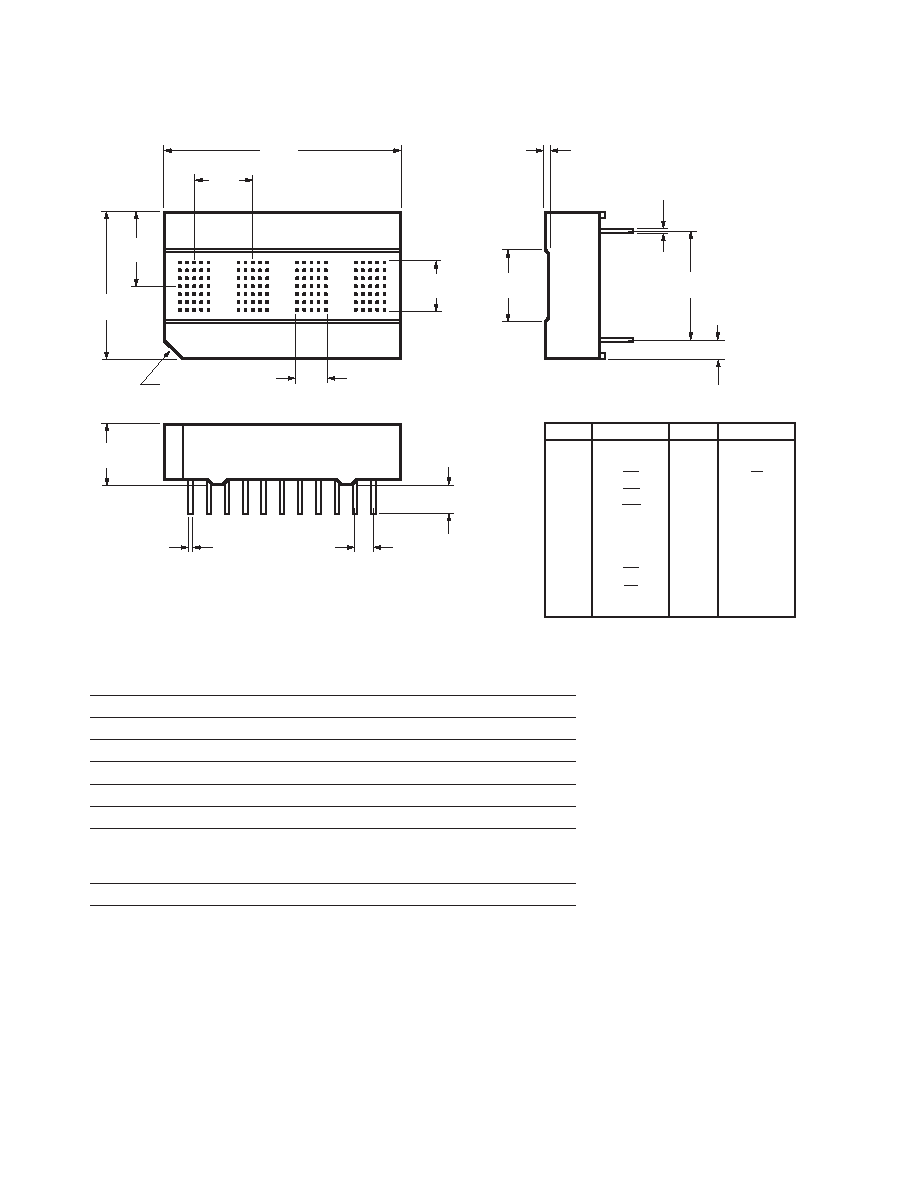

2 / 12 page ![]() 2 Absolute Maximum Ratings Supply Voltage, VDD to Ground[1] -0.5 V to 7.0 V Input Voltage, Any Pin to Ground -0.5 V to VDD + 0.5 V Free Air Operating Temperature Range, TA -40°C to +85°C Storage Temperature, TS -40°C to +85°C CMOS IC Junction Temperature, TJ (IC) +150°C Relative Humidity (non-condensing) at 65°C 85% Soldering Temperature [1.59 mm (0.063 in.) Below Body] Solder Dipping 260°C for 5 secs Wave Soldering 250°C for 3 secs ESD Protection, R = 1.5 k , C = 100 pF VZ = 1 kV (each pin) Note: 1. Maximum Voltage is with no LEDs illuminated. Package Dimensions Notes: 1. Unless otherwise specified, the tolerance on all dimensions is ± 0.254 mm (0.010). 2. All dimensions are in millimeters (inches). 32.77 (1.290) 8.26 (0.325) 10.03 (0.395) 20.07 (0.790) 6.86 (0.270) 4.45 (0.175) 0.51 (0.020) TYP. 8.64 (0.340) 2.54 (0.100) TYP. 4.06 (0.160) 10.16 (0.400) 2.41 (0.095) TYP. 0.38 (0.015) 15.24 (0.600) 0.25 (0.010) TYP. PIN 1 IDENTIFIER PIN NO. FUNCTION PIN NO. FUNCTION 1 2 3 4 5 6 7 8 9 10 11 NO CONNECT NO CONNECT CE1 CE2 CLR VDD A0 A1 WR CU CUE 12 13 14 15 16 17 18 19 20 21 22 GROUND NO CONNECT BL NO CONNECT D0 D1 D2 D3 D4 D5 D6 |
|
|
