ADA4638-1

Data Sheet

Rev. 0 | Page 12 of 24

0.01

0.1

100

10k

100k

10M

FREQUENCY (Hz)

AV = +1

AV = +100

AV = +10

VSY =±2.5V

VCM =VSY/2

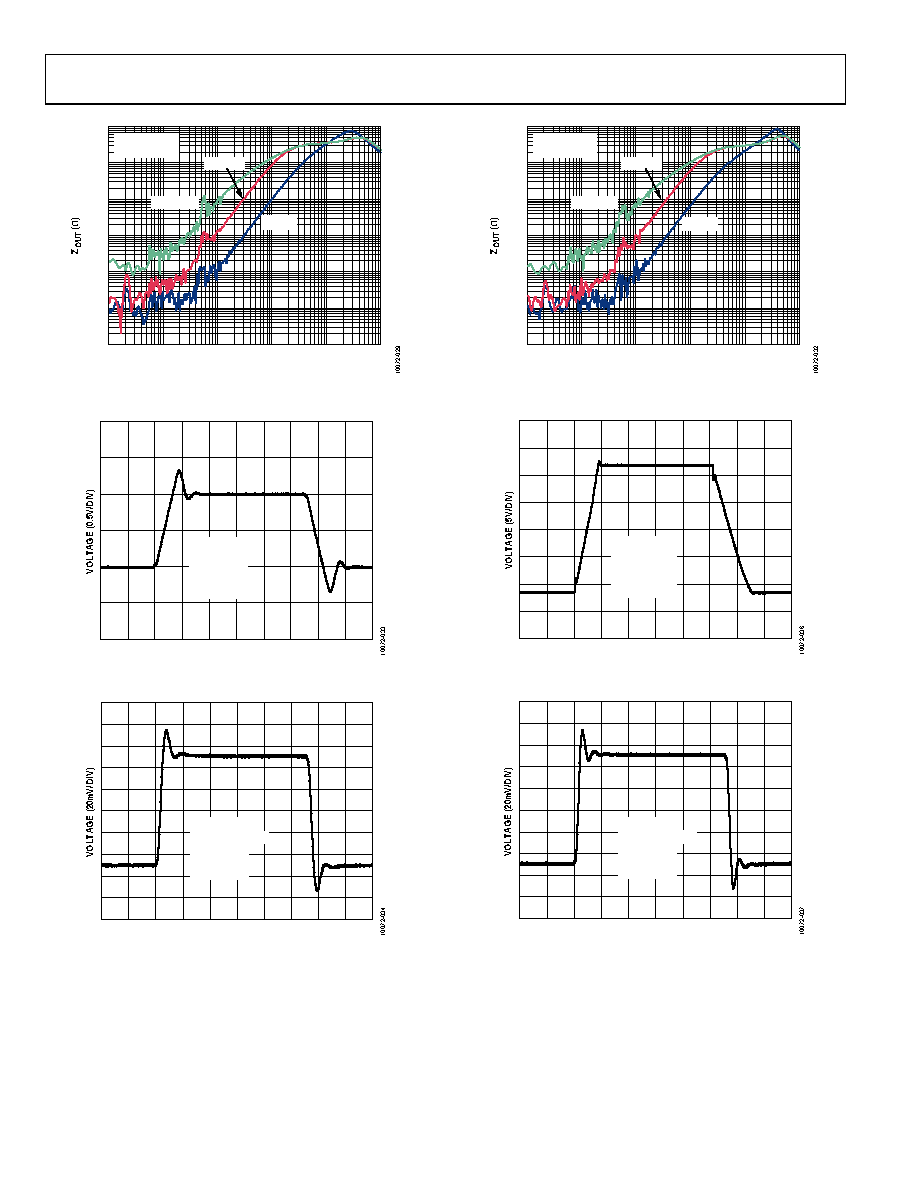

Figure 33. Closed-Loop Output Impedance vs. Frequency

TIME (1µs/DIV)

VSY = ±2.5V

VIN =1V p-p

AV = +1

RL =10kΩ

CL =100pF

Figure 34. Large Signal Transient Response

TIME (1µs/DIV)

VSY = ±2.5V

VIN =100mV p-p

AV = +1

RL =10kΩ

CL =100pF

Figure 35. Small Signal Transient Response

0.01

0.1

100

10k

100k

10M

FREQUENCY (Hz)

AV = +1

AV = +100

AV = +10

VSY = ±15V

VCM =VSY/2

Figure 36. Closed-Loop Output Impedance vs. Frequency

TIME (10µs/DIV)

VSY =±15V

VIN =24V p-p

AV = +1

RL =10kΩ

CL =100pF

Figure 37. Large Signal Transient Response

TIME (1µs/DIV)

VSY =±15V

VIN =100mV p-p

AV = +1

RL =10kΩ

CL =100pF

Figure 38. Small Signal Transient Response
