IP5310 datasheet(17/22 Pages) INJOINIC

17 / 22 page

IP5310

V1.34

17 / 22

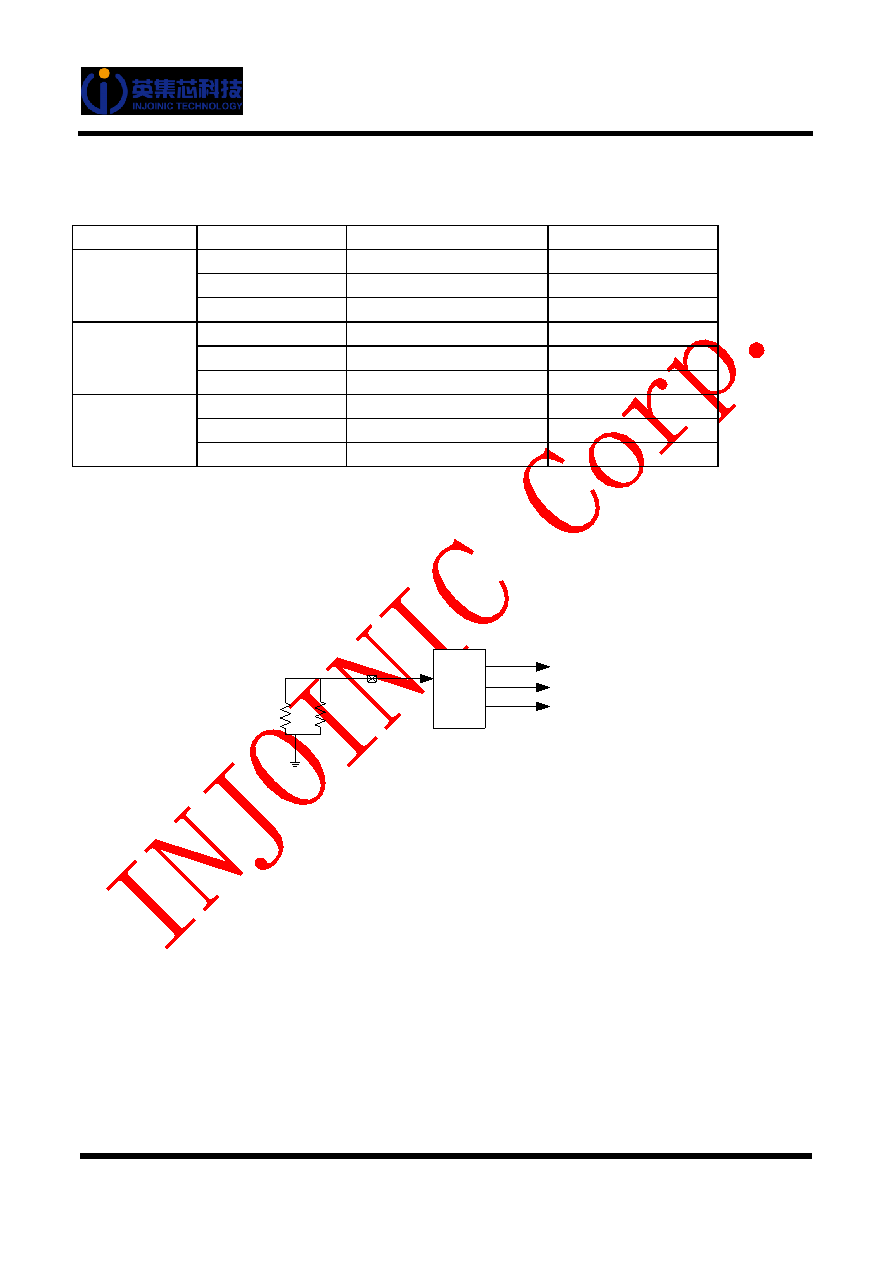

电池平台选择

IP5310 可以通过 VTHS 引脚拉高、悬空、接地设定电池曲线，具体对应 IC 内部转灯电压点如下

VTHS

内部转灯阈值

4.2V 电芯

高压电芯（4.3V 以上）

接 BAT

4 灯转 3 灯

4.02V

3 灯转 2 灯

3.9V

3.84V

2 灯转 1 灯

3.78V

悬空

4 灯转 3 灯

3.96V

4.02V

3 灯转 2 灯

3.78V

3.84V

2 灯转 1 灯

3.6V

3.66V

接地

4 灯转 3 灯

3.96V

4.02V

3 灯转 2 灯

3.72V

3.78V

2 灯转 1 灯

3.6V

NTC 功能

IP5310 集成 NTC 功能，可检测电池温度；IP5310 在工作的时候 NTC PIN 输出 20uA 的

电流，同时检测 NTC PIN 脚的电压来判断当前电池的温度。

R1=82K

RNTC=100K

B=4100

VL=1.32V/1.44V

NTC

COMP

V=20uA*(R1//RNTC)

VH=0.43V/0.49V

VL=0.56V

图

5 电池 NTC 比较

在充电状态下： NTC PIN 检测到电压为 1.32V 时代表电池低温 0 度，停止对电池充电；

NTC PIN 检测到电压为 0.56V 时代表电池中温 45 度，充电电流减小一半；

NTC PIN 检测到电压为 0.49V 时代表电池中温 50 度，停止对电池充电；

在放电状态下：

NTC PIN 检测到电压为 1.44V 时代表电池低温-10 度，停充对对外放电；

NTC PIN 检测到电压为 0.43V 时代表电池高温 55 度，停止对对外放电；

如果方案不需要 NTC, 需要把 NTC 引脚接 51K 到 GND. NTC 引脚不能浮空, 否则可能导致充放电异常.

LIGHT 照明

IP5310 内置 MOS 管， LIGHT PIN 可直接驱动照明 LED，最大驱动电流 30mA。当长按 KEY 键超过

2s 时，可开启或者关闭 LED 照明。当不需要 LIGHT 功能时，将 LIGHT 接到 GND，IP5310 会自动检测到

没有 LIGHT 照明功能。
