IP5310
V1.34
18 / 22
Copyright © 2016, Injoinic Corp.

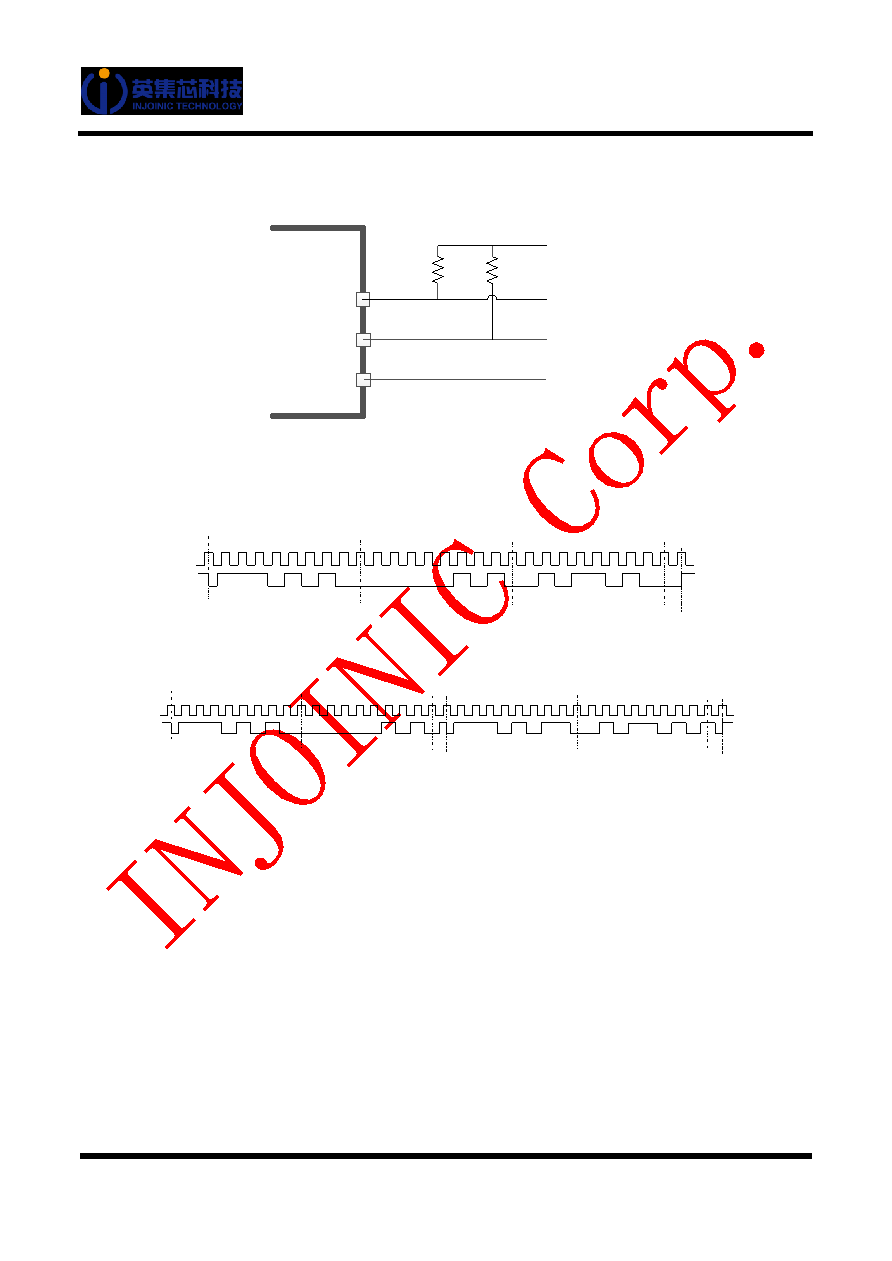

I2C
I2C 连接方式
L1
L2
L3
2.2k
2.2k
BAT
SCK
SDA
Wake_up
I2C 模式最高支持 400Kbps，8bit 寄存器地址，8bit 寄存器数据，发送和接收都是高位在前（MSB），
I2C 设备地址：写为 0xEA，读为 0xEB。
例如：
往 0x05 寄存器写入数据 0x5A
SCLK
SDA
Start
sACK
Slave address 0xEA
sACK
Register address 0x05
sACK
Data 0x5A
Stop
I2C WRITE
从0x05寄存器读回数据
SCLK
SDA
Start
sACK
Slave address 0xEA
sACK
Register address 0x05
mNACK
Data 0x5A
Stop
Restart
sACK
Slave address 0xEB
I2C Read
在 I2C 模式下，IP5310 关机时 L3 为低电平，IP5310 开机时 L3 为高电平，可以用 L3 来作为 MCU 的唤
醒控制。使用 IP5310 的 I2C 需要申请定制 I2C 功能的 IC,申请编号 IP5310_I2C。
