IP5322
V1.02
Email: service@injoinic.com
3 / 23
Copyright © 2015, Injoinic Corp.
1. 引脚定义
VING
VOUT2
VOUT2G
VOUT1G
VOUT1
DMA1
DPA1
25
26
27
28
30
29
31
32
1
2
3
4
5
6
7
8
16
15
14
13
11
12
10
9
LIGHT
BST
LX
LX
LX
LX
L3
L2
24 23 22 21 20 19 18 17
VIN
IP5322
QFN32
33 EPAD

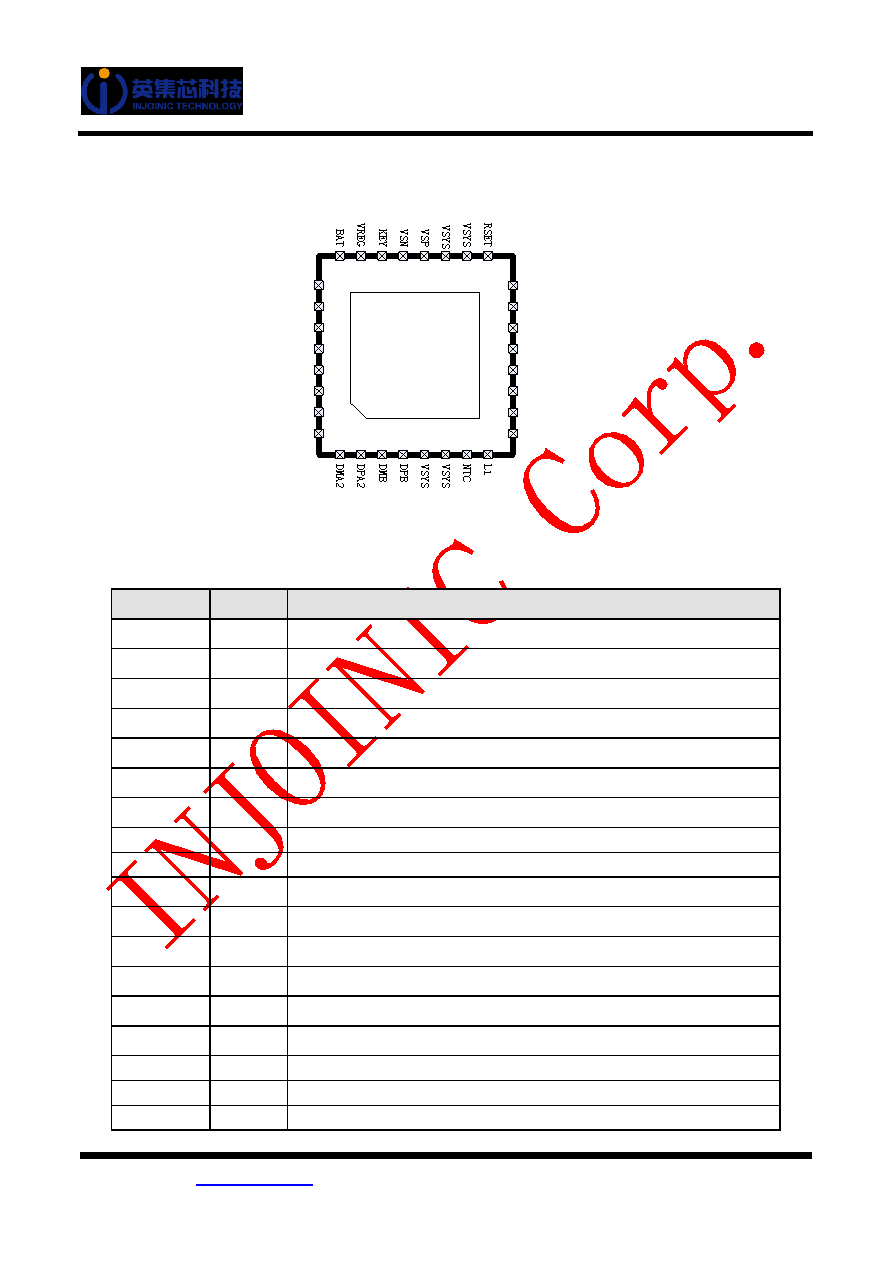

图 2
IP5322 引脚图
IP5322 引脚说明
Pin Num
Pin Name
IP5322
1
DMA2
VOUT2 口手机快充智能识别 DM
2
DPA2
VOUT2 口手机快充智能识别 DP
3
DMB
Micro USB 口手机快充智能识别 DM，I2C2 功能时为 SCK
4
DPB
Micro USB 口手机快充智能识别 DP，I2C2 功能时为 SDA
5/6/18/19
VSYS
系统输入输出公共节点
7
NTC
温敏电阻检测引脚
8
L1
电量灯驱动引脚 L1，I2C1 功能时为 SCK
9
L2
电量灯驱动引脚 L2，I2C1 功能时为 SDA
10
L3
电量灯驱动引脚 L3，复用 VSET ，I2C1 功能时为 MCU 唤醒引脚
11/12/13/14
LX
DCDC 开关节点，连接电感
15
BST
内部高压驱动，连接电容到 LX
16
LIGHT
快充模式状态指示
17
RSET
电池内阻补偿，可微调电量曲线，I2C2 功能时为 MCU 唤醒引脚
20
VSP
VSYS 电流采样正端，需要与 VSYS 分开走线
21
VSN
VSYS 电流采样负端
22
KEY
按键检测引脚，复用 WLED 照明功能。
23
VREG
芯片 3.1V 电压输出
24
BAT
电池供电节点
