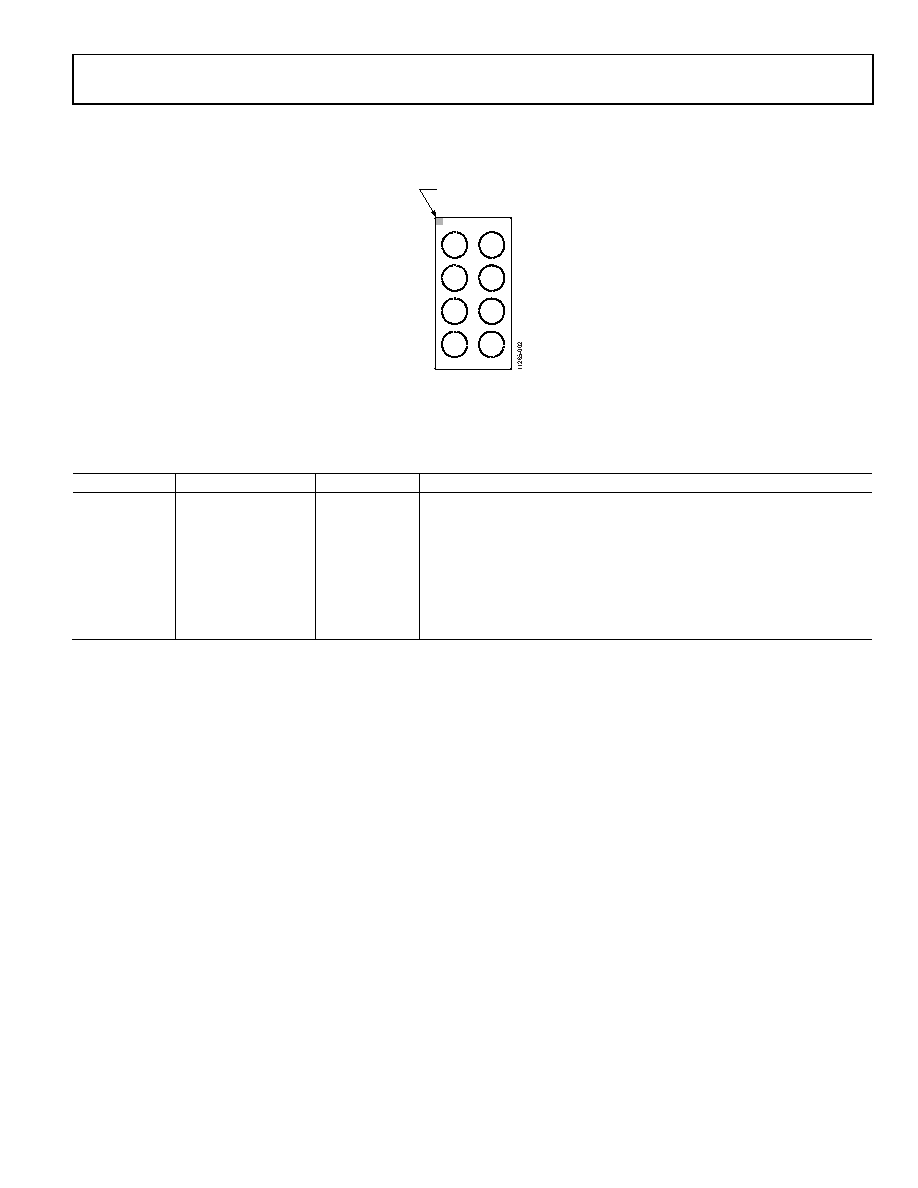

5 / 16 page ![]() Data Sheet ADAU7002 Rev. 0 | Page 5 of 16 PIN CONFIGURATION AND FUNCTION DESCRIPTIONS Figure 2. Pin Configuration (Top Side View) Table 4. Pin Function Descriptions Pin No. Mnemonic Type Description A1 PDM_DAT Input PDM Data Input A2 PDM_CLK Output PDM Clock Output B1 SDATA Output Serial Data Output for I2S/TDM B2 BCLK Input Bit Clock for I2S/TDM C1 GND Ground Ground C2 LRCLK Input Left/Right Clock for I2S/Frame Sync for TDM D1 IOVDD Supply Input/Output and Digital Supply D2 CONFIG Input Configuration Pin TOP VIEW (BALL SIDE DOWN) BALL A1 CORNER A PDM_ DAT PDM_ CLK SDATA BCLK GND LRCLK IOVDD CONFIG 2 1 B C D |
|
|
