9. Examples of User Customizing P9222-R/RN Operating Parameters

9.1

LDO Output Voltage (VOUT) Configuration

The default VOUT voltage of the P9222-R/RN is 5.0V. The user can change the default Vout voltage in accordance with specific user design

requirements and store the modified configuration in the external EEPROM, or an external AP can adjust VOUT voltage continuously via the

I2C interface. In addition, an external MCU can continuously read the battery voltage and change VOUT to lower the losses in the battery

charger to optimize the total system efficiency. The P9222-R/RN configurable Vout voltage range is from 3.5V to 12V.

9.1.1 VOUT Adjustment via the I2C Interface

The P9222-R/RN output voltage can be changed by writing to the Vout_Set register (0x3C). The P9222-R/RN firmware reads the internal

register value in regular time base and updates the Vout voltage. The output voltage can be incremented in steps of 100mV.

������������������������������������������������������������������������������������������������������������������������������������������������������������(������������������������������������������������)=������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������∗������������.������������(������������)

Equation 4

To change the 0x3C register using the P9222-R/RN Windows GUI, go to the VOUT voltage box in the GUI “Basic” tab (see Figure 32).

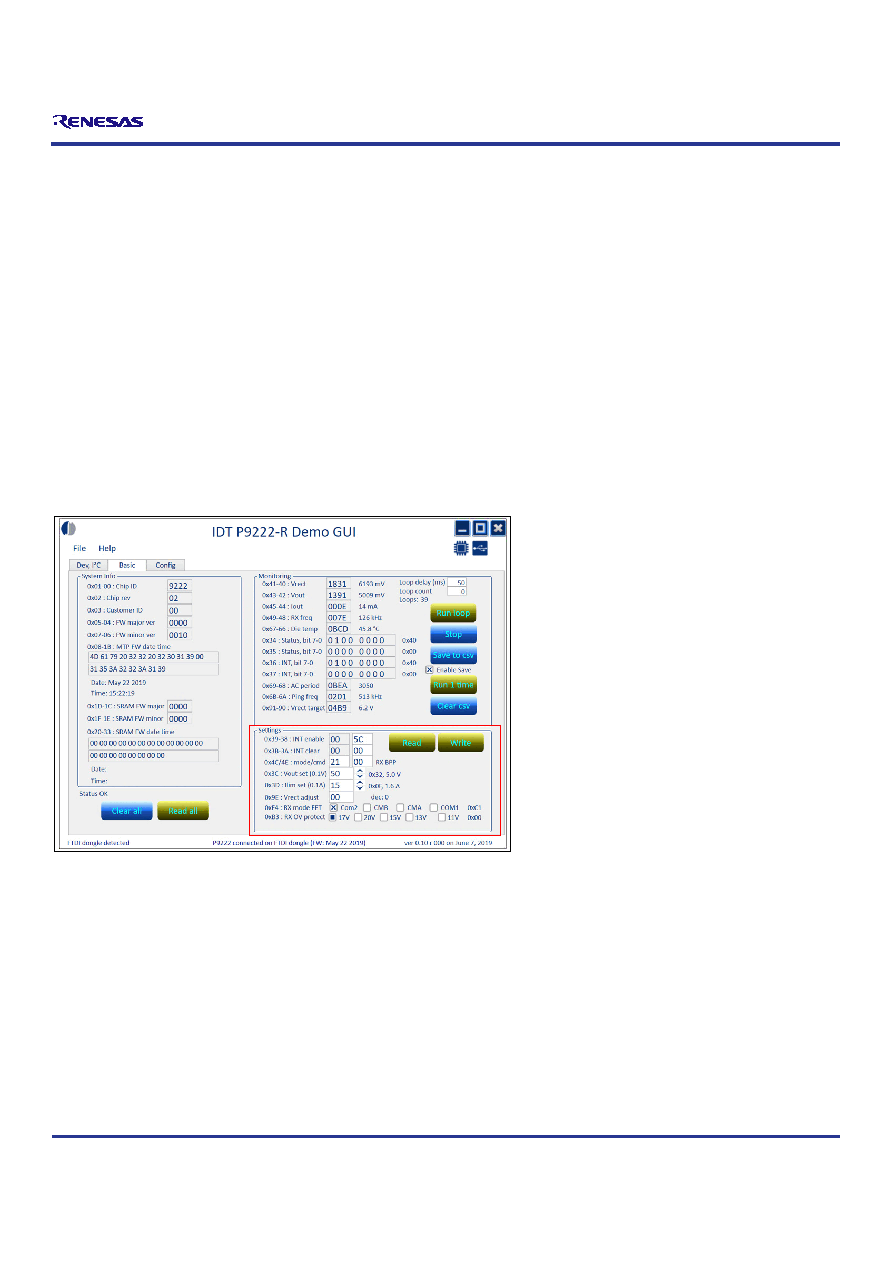

Figure 32. Writing to the Vout_Set Register using P9222-R/RN Windows GUI
